高性能空気圧バタフライバルブ

高性能空気圧バタフライバルブは、パイプラインシステムにおける信頼性の高い遮断と自動流量制御のために設計されたダブルオフセット工業用バルブです。{0}}

お問い合わせを送る

製品説明

製品概要

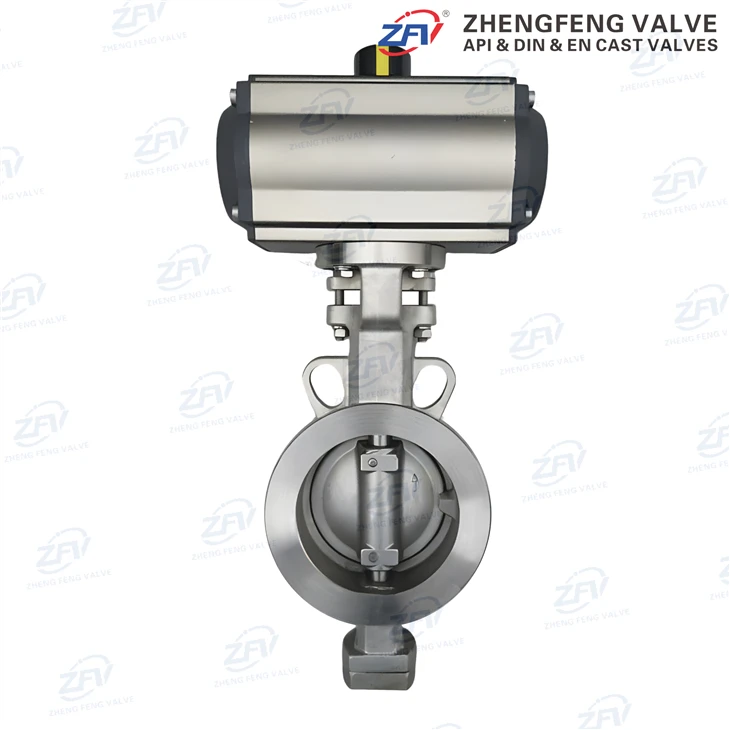

高性能空気圧バタフライバルブは、パイプラインシステムにおける信頼性の高い遮断と自動流量制御のために設計されたダブルオフセット工業用バルブです。{0}}ダブルオフセット構造によりディスクとシート間の摩擦を低減し、シール性を向上させ長寿命化を図るとともに、空圧アクチュエータにより高速かつ安定した自動運転を実現します。

これは、石油およびガスのパイプラインシステム、化学処理プラント、発電所の冷却システム、都市水処理プロジェクト、HVAC システムなどで広く使用されており、連続運転および自動化された産業制御アプリケーションに適しています。

12232

主な仕様

パラメータ	仕様
バルブの種類	ダブルオフセットバタフライバルブ
手術	空気圧アクチュエータ
サイズ範囲	DN50 – DN1200
圧力定格	PN16～PN100 / クラス150～600
本体材質	WCB / CF8 / CF8M
ディスク材質	ステンレス鋼
シート素材	PTFE / RTFE / メタルシート
接続タイプ	ウェーハ/ラグ/フランジ付き
取付規格	ISO5211
設計基準	API609
試験規格	API 598
温度範囲	-29度～425度
メディア	水、油、ガス、蒸気、化学薬品

バルブの構造

バルブは、本体、ディスク、シート、ステム、パッキンシステム、および空気圧アクチュエーターで構成されています。

ボディは構造強度と耐圧性を備えています。

ディスクは開閉時の流体の流れを制御します。

確実なシール性を確保するシートです。

ステムはアクチュエータからディスクにトルクを伝達します。

パッキングシステムによりステムに沿った漏れを防ぎます。

空気圧アクチュエータにより、バルブの自動操作が可能になります。

比較ガイド

特徴	ダブルオフセットバタフライバルブ	トリプルオフセットバタフライバルブ
構造	ダブルオフセット設計によりディスク-シートの摩擦が軽減されます	複雑なトリプルオフセットジオメトリ
シールタイプ	ソフトシートまたはオプションのメタルシートにより、適用範囲が広がります	主に金属-対-のシール
作動トルク	低トルク、アクチュエータの選択が容易	より高いトルク、より強力なアクチュエータが必要
メンテナンス	摩耗が少なく、メンテナンス頻度が減少します	一部のアプリケーションではメンテナンスの要求が高くなります
料金	ほとんどの産業システムでより高いコスト効率を実現-	製造コストとプロジェクトコストが高くなる
アプリケーション	石油とガス、化学、水処理、HVAC、一般産業	高温、高圧-の厳しいサービス

品質と認証

このバルブは、API 609、API 598、ISO 9001、および EN 12266 規格に従って設計および製造されています。

各バルブは、出荷前に圧力、漏れ、動作性能について十分にテストされています。

リクエストに応じて、SGS、BV、TUV などの第三者検査を利用できます。-

製造能力

工場にはCNCマシニングセンター、精密組立ライン、圧力試験装置が備えられています。

OEM およびカスタマイズされた生産は、販売代理店、エンジニアリング請負業者、産業プロジェクト向けにサポートされています。

ケーススタディ

東南アジアの石油化学施設では、メンテナンスに手間がかかる従来のバタフライバルブの代わりに、冷却水パイプラインシステムに当社のバルブが使用されていました。{0}}設置後、システムはより安定した遮断性能を達成し、漏れの問題が減少し、定期メンテナンスの頻度が大幅に減少しました。-

火力発電所の冷却システムプロジェクトでは、長期使用における頻繁なシールの摩耗と不安定な動作の問題を解決するために、当社の高性能バタフライバルブが採用されました。-このバルブは、連続運転条件下でのシールの信頼性を向上させ、バルブの漏れやアクチュエータの故障によって引き起こされる計画外のダウンタイムを削減しました。
